挖掘机用起重永磁铁是公司研发的新型吊运钢材用起重磁力机械，选用的强磁稀土钕铁硼作为永久磁性材料，采用永磁铁同极相吸，异极相斥原理，发明了一种特殊的磁路结构，使大的永磁磁场聚集于起重永磁铁底部，利用挖掘机自带液压系统控制起重永磁铁吸料/卸料，从而吸吊各种规格的钢材。与起重电磁铁比较，具有以下优势：不耗电节能、磁场安全、移动方便等。
挖掘机用起重永磁铁主要技术参数（常温型，环境温度<100℃）：

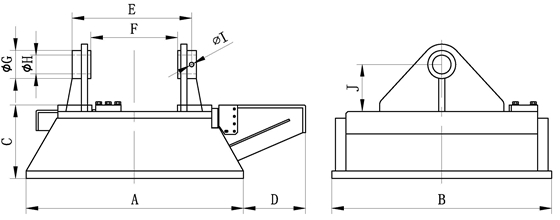

型号\参数 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
重量 |
|||||
MX5-7060 |
700 |
600 |
235 |
200 |
|
|
|
|
|
|
|
|||||
MX5-7090 |
700 |
900 |
235 |
200 |
|
|
|
|
|
|
|
|||||
MX5-100100 |
1000 |
1000 |
275 |
260 |
|
|
|
|
|
|
|
|||||
注：1、尺寸“E~J”与用户挖掘机挖斗尺寸配合更改；2、尺寸仅供参考，更新不另行通知。 |
||||||||||||||||
|
||||||||||||||||
|
与挖掘机配套技术参数： |
1、挖掘机液压压力:≥16Mpa; |
||||||||||||||
2、挖掘机液压流量:≥14.5L/min; |
||||||||||||||||
3、油缸接口:2-ZG3/8； |
||||||||||||||||
起吊能力(kg) |
吸吊 钢坯 |
铸铁(整 齐堆放) |
切削屑 （打包） |
|||||||||||||
MX5-7060-W |
6000 |
380 |
120 |
|||||||||||||
MX5-7090-W |
1000 |
600 |
150 |
|||||||||||||
MX5-100100-W |
15000 |
1000 |
250 |
|||||||||||||

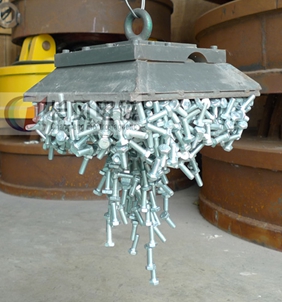

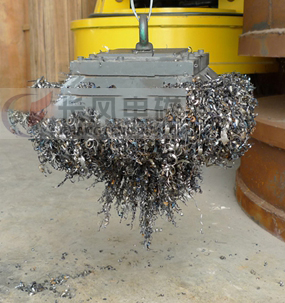

样品吸吊照片： |
||||||||||||||||
|
|
|||||||||||||||
挖掘机用起重永磁铁产品原理图与相关吸吊照片
吸吊实例为自带液压系统起重永磁铁，由液压系统控制带动磁极旋转，从而实现吸吊各种规格的铁磁性物料。
永磁铁垂直90度，起重电磁铁底部产生磁场 永磁铁水平0度时，磁路抵消，底部无磁场
